零件号

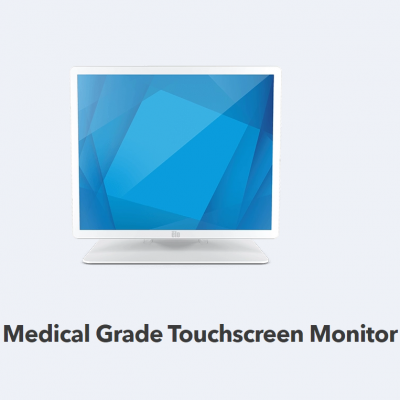

TouchPro PCAP白色带支架- E658586
TouchPro PCAP黑色带支架- E658394
TouchPro PCAP白色不带脚架- E380665
TouchPro PCAP黑色不带支架- E380478
外壳颜色
白人还是黑人
触摸技术和容量
PCAP (TouchPro投影电容式)- 10点触控
对角线尺寸
19英寸对角线有源矩阵TFT LCD (LED)
长宽比
5:4
有效面积
14.76英寸x 11.80英寸/ 374.78毫米x 299.83毫米
解决
1280 x 1024 @ 60Hz
其他支持的决议
640 x 480 @ 60Hz
720 x 400 @ 70Hz
640 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56，60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 58Hz，60Hz
1280 x 800 @ 60赫兹
视角
水平:总共89或178/垂直:总共89或178
颜色数量
1670万
亮度(典型)
液晶面板:250尼特
TouchPro PCAP: 225尼特
响应时间-总计(典型值)
14毫秒
对比率
1000:1
触摸界面
USB，串行(通过VGA)
表面处理
防眩光
屏幕显示
可通过底部的开关进入:
控件:菜单、向上、向下、选择
设置:亮度、对比度、时钟、相位、水平位置、垂直位置、自动调整、清晰度、色温、OSD超时、OSD语言、音量、静音、调用默认值、音频选择、电源LED开/关、触摸通过、触摸界面、DICOM
语言:英语、法语、意大利语、德语、西班牙语、日语、繁体中文、简体中文、俄语、韩语
锁定:OSD、电源
输入/输出端口
VGA(通过E810917支持RS232触摸)
高清晰度多媒体接口
组合插孔
DC·杰克
USB类型B
USB 2.0类型A
4x微型USB
扬声器
两个2W内置扬声器
输入视频格式
VGA(包括VGA DE-15 (DB-15)公接头电缆)
HDMI(含HDMI线缆)
输入视频
水平:30–82千赫
垂直:50 - 75Hz
功耗(典型值)
显示器+交流/DC适配器
开(默认- 80%亮度):14.53瓦
开启(典型- ***亮度):16.36瓦
睡眠:0.79 W
关:0.37瓦
输入电压
12v直流+/- 5%
100-240伏交流电，50/60赫兹
输入连接器
同轴电源插孔(2.1毫米针外径，6.4毫米筒内径)
外围安装
4个微型USB侧端口(顶部、底部、左侧、右侧)
显示器尺寸(不带支架)
16.91英寸x 13.96英寸x 1.64英寸/ 429.60毫米x 354.60毫米x 41.6毫米
显示器尺寸(带支架)
16.91英寸x 15.65英寸x 7.61英寸/ 429.60毫米x 397.65毫米x 193.40毫米
装运箱尺寸
带支架:18.97英寸x 20.75英寸x 10.24英寸/ 482毫米x 527毫米x 260毫米
不含支架:18.97英寸x 20.75英寸x 7.47英寸/ 482毫米x 527毫米x 190毫米
重量(无包装)
带支架:13.9磅/ 6.3千克
不带支架:9.48磅/ 4.3千克
重量(包装)
带支架:21.6磅/ 9.8千克
不带支架:15.04磅/ 6.82千克
工作温度
0摄氏度至40摄氏度/ 32华氏度至104华氏度
储存温度
-20摄氏度至60摄氏度/ -4华氏度至140华氏度
湿度
运营:20%到80%；储存:10%至95%(湿球温度38.7℃)
故障平均间隔时间
展示了50，000小时
安装选项
单元背面的VESA 4孔100毫米安装接口
***
三年
扩展服务选项
4年保修范围- Elo零件号:E898247
5年保修范围- Elo零件号:E898449
3年保修范围+ AUR - Elo零件号:E898648
4年保修范围+ AUR - Elo零件号:E894921
5年保修范围+ AUR - Elo零件号:E895125
监管批准和声明
加拿大文化
中国CCC
欧洲CE
联合王国UKCA
朝鲜KCC
台湾BSMI
美国联邦通信委员会，UL
日本VCCI
国际CB
澳大利亚RCM
俄罗斯EAC
墨西哥CoC
印度之二
RoHS，中国RoHS，WEEE，REACH
UL:AAMI/ANSI es 60601-1:2005/(R)2012和A1:2012，C1:2009/(R)2012和A2:2010/(R)2012/IEC 60601-1版。3.1
cUL: (CAN/CSA-C22.2编号60601-1:14 /IEC60601-1版。3.1
CB: IEC 60601-1:2005+A1:2012(编辑。3.1)
行政长官:IEC 60601-1-2:2014(编辑。4)
风险管理:*** 14971:2007+*** 14971:2012
可用性:IEC 60601-1-6:2010+A1:2013(编辑。3.1)，IEC 62366:2007+A1:2014(编辑。1.1)
DICOM
DICOM***4部分(AAPM辅助显示器)
入口保护
IP54整个外壳
冲击保护
IK06
电力电缆
北美电力电缆C13 - Elo零件号:E593865
澳大利亚电力电缆C13 - Elo零件号:E594067
欧洲电源线C13 - Elo零件号:E594264
韩国电源线C13 - Elo零件号:E594466
中国电力电缆C13 - Elo零件号:E594670
台湾电力电缆C13 - Elo零件号:E594869
日本电源电缆C13 - Elo零件号:E793799
盒子里有什么
触摸监视器
快速安装指南
3条系带
VGA电缆
HDMI电缆
触摸USB电缆
声频电缆
电源模块(E323104)
NA电源电缆
欧盟电力电缆
EEI标签
DICOM校准表
2个电缆盖螺钉
4个VESA螺钉(仅适用于E380478和E380665)
4 x橡胶(仅适用于E380478和E380665，贴在VESA孔上)
更换DC电源
电源模块- E593253
可选外设
PCAP手写笔- Elo零件号:E066148
19英寸保密屏- Elo部件号:E352596
Elo监视器手柄-1套- Elo零件号:E352196
支架、底座和套件
壁挂支架套件(75毫米或100毫米VESA)–Elo部件号:E143088
落地脚架(75毫米或100毫米VESA) - Elo零件号:E048069
柱安装–6英寸(75毫米或100毫米VESA) - Elo零件号:E047458
电杆安装–12英寸(75毫米或100毫米VESA) - Elo零件号:E047663
电杆安装–18英寸(75毫米或100毫米VESA) - Elo零件号:E047864
1.8米电缆套件- Elo零件号:E408193
Elo支架1902/3-2202/3 -黑色(100毫米VESA) - Elo部件号:E804330
Elo支架1902/3-2202/3 -白色(100毫米VESA) - Elo部件号:E808963
串行触摸和VGA视频Y形电缆- Elo部件号:E810917
